کابل مسی یا کابل آلومینیوم؟ مقایسه فنی و مالی برای پروژه های ساختمانی - کیوسک خبری آشنا

تفاوت بنیادی دو فلز؛ آنچه در جدول معینات نمی بینید

مس و آلومینیوم هر دو رسانای مناسبی هستند، اما رفتار فیزیکی متفاوتی دارند. جدول زیر تفاوت های معین کننده را در کنار هم قرار می دهد:

مهم ترین سطر این جدول، سطر اول است. چون راهنمایی آلومینیوم حدود شصت درصد مس است، برای انتقال جریان یکسان معمولاً باید یک تا دو سایز بالاتر بروید. یعنی مقایسه قیمت کابل 4×16 مسی با کابل 4×16 آلومینیومی از پایه اشتباه است؛ مقایسه درست، بین دو کابلی است که ظرفیت جریان معادل دارند.

سطر آخر هم به همان مقدار مهم است: آلومینیوم در برابر خم شدن مکرر مقاومت کمتری دارد. به همین علت در سیم کشی متحرک، شاسی تجهیزات و هر جایی که کابل تحت ارتعاش یا جابه جایی دائمی است، انتخاب درست همچنان مس است.

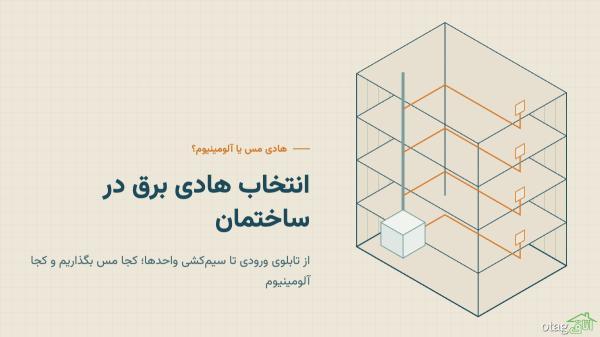

کجا مس، کجا آلومینیوم؟ تقسیم بندی کاربردی در ساختمان

سیم کشی داخلی واحدها (روشنایی، پریز، کولر): مس. سطح مقطع های کوچک، مسیرهای پرپیچ وخم داخل لوله فلکسیبل، و احتیاج به انعطاف بالا. در این محدوده صرفه جویی آلومینیوم عملاً ناچیز است و دردسر اجرایی زیاد.

تابلوهای فرعی و انشعاب طبقات: بستگی به بار و فاصله دارد. در ساختمان های کوچک معمولاً مس منطقی است؛ در مجتمع های بزرگ با تعداد زیاد رایزر، آلومینیوم گزینه جدی است.

کابل ورودی اصلی از کنتور تا تابلوی برق ساختمان: اینجا نقطه ای است که آلومینیوم بیشترین منطق را دارد. سطح مقطع بزرگ، مسیر نسبتاً مستقیم، اتصال ثابت و تعداد محدود سرکابل.

کابل کشی زمینی محوطه، پارکینگ و روشنایی فضای باز: آلومینیوم زمینی با عایق مناسب گزینه رایج و مالی است، به ویژه در مسیرهای طولانی.

سیستم های حساس، اتاق سرور و تجهیزات کنترلی: مس، بدون استثنا. پایداری اتصال و رفتار قابل پیش بینی در این کاربردها بر صرفه جویی اولویت دارد.

محاسبه مالی واقعی؛ فراتر از قیمت خرید

صرفه جویی آلومینیوم واقعی است، اما محاسبه درست آن چهار جزء دارد که معمولاً فقط جزء اول دیده می گردد:

1. تفاوت قیمت خرید کابل. با در نظر گرفتن سایز بزرگ تر مورد احتیاج، تفاوت به مقدار تفاوت قیمت خام دو فلز نیست، اما در سایزهای بزرگ همچنان چشمگیر باقی می ماند.

2. هزینه حمل و نصب. وزن کمتر آلومینیوم یعنی حمل ساده تر، احتیاج کمتر به تجهیزات بالابر و سرعت بیشتر اجرا. در پروژه های بزرگ این صرفه جویی قابل توجه است.

3. هزینه فضای مسیر. سایز بزرگ تر یعنی سینی کابل، لوله و شفت بزرگ تر. اگر مسیر از قبل طراحی و اجرا شده باشد، این هزینه پنهان می تواند کل صرفه جویی را از بین ببرد. این نکته دقیقاً همان جایی است که بسیاری از تصمیم های مالی روی کاغذ، در اجرا شکست می خورند.

4. هزینه اتصالات. اتصال آلومینیوم به شینه یا تجهیز مسی احتیاجمند کابلشوی دوفلزی و اجرای دقیق است. این هزینه کوچک اما غیرقابل حذف است.

5. هزینه انرژی در طول عمر. اگر سطح مقطع درست انتخاب گردد، تفاوت تلفات در حد قابل قبول باقی می ماند. اما اگر برای صرفه جویی بیشتر، سایز کمتر از احتیاج انتخاب گردد، افت ولتاژ و تلفات سالانه به سرعت از تفاوت قیمت اولیه پیشی می گیرد.

نکات اجرایی اتصالات آلومینیوم؛ جایی که پروژه ها شکست می خورند

بیشتر مشکلاتی که به کیفیت پایین کابل آلومینیوم نسبت داده می گردد، در واقع خطای اجرای اتصال است. سه نکته حیاتی:

اکسید سطحی را رفع کنید. آلومینیوم در تماس با هوا لایه اکسید نارسانا تشکیل می دهد. سطح هادی باید پیش از بستن تمیز گردد و از خمیر ضداکسید مناسب استفاده گردد.

هرگز آلومینیوم را مستقیم به شینه یا ترمینال مسی نبندید. تماس مستقیم دو فلز غیرهم جنس در حضور رطوبت باعث خوردگی گالوانیکی می گردد. راه چاره، کابلشوی دوفلزی (بی متال) است.

گشتاور بستن را رعایت و پس از مدتی بازبینی کنید. آلومینیوم پدیده خزش دارد؛ یعنی تحت فشار به تدریج تغییر شکل می دهد و اتصال شل می گردد. بازبینی اتصالات پس از چند ماه از بهره برداری، یک الزام است نه توصیه.

اجرای این سه مورد، تفاوت بین یک سیستم پایدار بیست ساله و یک نقطه داغ خطرناک است. استانداردهای مرجع در این حوزه، از جمله طبقه بندی هادی ها در استاندارد بین المللی IEC و الزامات مبحث تأسیسات برقی مقررات ملی ساختمان، همگی روی کیفیت اتصال تأکید ویژه دارند.

افت ولتاژ؛ متغیری که بیشترین اثر را بر تصمیم دارد

اگر بخواهیم یک عامل را مهم ترین معین کننده انتخاب بین مس و آلومینیوم بدانیم، آن عامل افت ولتاژ است. افت ولتاژ با طول مسیر رابطه مستقیم و با سطح مقطع رابطه معکوس دارد. یعنی هرچه مسیر طولانی تر باشد، اهمیت جنس هادی بیشتر می گردد.

در مسیرهای کوتاه، تفاوت راهنمایی دو فلز عملاً خودش را نشان نمی دهد و انتخاب بیشتر بر مبنای هزینه و راحتی اجرا انجام می گردد. اما در مسیرهای طولانی، اگر سطح مقطع آلومینیوم به درستی افزایش داده نگردد، افت ولتاژ از حد مجاز عبور می نماید و پیامدهایش در بهره برداری دیده می گردد: کاهش راندمان موتورها، گرم شدن غیرعادی تجهیزات و کوتاه شدن عمر بارهای حساس.

نکته مهم برای مدیران پروژه این است که این محاسبه باید در مرحله طراحی انجام گردد، نه در مرحله خرید. تغییر سایز کابل پس از اجرای مسیر و سینی کشی، تقریباً همواره گران تر از خرید اولیه درست تمام می گردد. در پروژه های ساختمانی بزرگ، یک بازبینی نیم روزه نقشه تک خطی پیش از سفارش کابل، معمولاً بیشترین بازده را در کل بخش تأسیسات برقی دارد.

راهنمای انتخاب گام به گام برای پروژه شما

گام اول: بار مصرفی هر مدار را محاسبه کنید و جریان طراحی را معین کنید. گام دوم: طول واقعی مسیر را مقدار بگیرید، نه فاصله مستقیم روی نقشه. گام سوم: با در نظر گرفتن افت ولتاژ مجاز، سطح مقطع لازم را برای هر دو گزینه مس و آلومینیوم معین کنید. گام چهارم: فضای مسیر عبور را آنالیز کنید؛ اگر سایز بزرگ تر جا نمی گردد، تصمیم عملاً گرفته شده است. گام پنجم: قیمت دو گزینه را با ظرفیت معادل مقایسه کنید، نه با سایز یکسان. گام ششم: پیش از سفارش، انتخاب نهایی را با کارشناس فنی تأمین کننده آنالیز کنید. برای مشاهده سایزبندی، نوع عایق و شرایط تأمین می توانید به صفحه خرید کابل آلومینیوم مراجعه کنید و معینات مورد احتیاج پروژه را تطبیق دهید.

چهار اشتباه رایج در این انتخاب

مقایسه سایز یکسان به جای ظرفیت معادل. رایج ترین خطا و منشأ بیشتر تصمیم های غلط.

نادیده گرفتن نوع عایق. عایق XLPE و PVC رفتار حرارتی متفاوتی دارند و ظرفیت جریان کابل را تغییر می دهند. دو کابل با سطح مقطع یکسان اما عایق متفاوت، قابل جایگزینی نیستند.

استفاده از آلومینیوم در مدارهای نهایی کوچک. در سایزهای کوچک، صرفه جویی ناچیز است و ریسک اتصال بالا.

سپردن اجرای اتصالات به نیروی غیرمتخصص. کابل استاندارد با اتصال بد، از کابل معمولی با اتصال درست خطرناک تر است.

سؤالات متداول

آیا استفاده از کابل آلومینیوم در ساختمان مسکونی مجاز است؟ بله، در محدوده کاربردهای تعریف شده و با رعایت الزامات مقررات ملی ساختمان و اجرای صحیح اتصالات. محدودیت اصلی، مدارهای نهایی با سطح مقطع کوچک است.

عمر مفید کابل آلومینیوم کمتر از مسی است؟ خود کابل با عایق استاندارد و نصب صحیح عمر مشابهی دارد. آنچه عمر را کوتاه می نماید، اتصالات اجراشده نادرست است.

تفاوت قیمت این دو گزینه چقدر است؟ عدد ثابتی ندارد، چون هر دو فلز کالای بورسی اند و نرخشان روزانه تغییر می نماید. مقایسه باید در روز خرید و با ظرفیت معادل انجام گردد.

کابل آلومینیوم خودنگهدار چه تفاوتی با نوع زمینی دارد؟ خودنگهدار برای شبکه های هوایی طراحی شده و ساختار مکانیکی متفاوتی برای تحمل کشش دارد؛ جایگزین کابل زمینی نیست.

جمع بندی

پاسخ درست به پرسش مس یا آلومینیوم یک انتخاب کلی نیست، بلکه تصمیمی است که برای هر مدار جداگانه گرفته می گردد. مس در مسیرهای کوتاه، سایزهای کوچک و کاربردهای حساس بی رقیب است؛ آلومینیوم در انشعاب های اصلی، مسیرهای طولانی و سایزهای بزرگ صرفه مالی روشنی دارد، به شرط آنکه سطح مقطع درست انتخاب و اتصالات با کیفیت اجرا گردد.

پیش از نهایی کردن سفارش، ظرفیت جریان مجاز سایز انتخابی خود را در جدول جریان مجاز کابل آلومینیوم آنالیز کنید تا مطمئن شوید انتخاب شما با بار و طول مسیر پروژه هم خوانی دارد.
